HSL&HSV

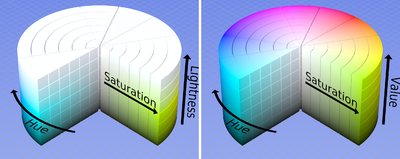

HSL和HSV都是一种将RGB色彩模型中的点在圆柱坐标系中的表示法。这两种表示法试图做到比基于笛卡尔坐标系的几何结构RGB更加直观。

因为HSL和HSV是设备依赖的RGB的简单变换，(h, s, l)或 (h, s, v)三元组定义的颜色依赖于所使用的特定红色、绿色和蓝色“加法原色”。每个独特的RGB设备都伴随着一个独特的HSL和HSV空间。

在我理解，HSL和HSV本质上都是RGB的衍生模型，展示颜色的另一种表达方式，在某些场景下使用更为方便。

HSL

(Hue, Saturation, Lightness)

H(Hue)：色相，色彩的基本属性，取值0~360%

S(Saturation)：饱和度，色彩的纯度，取值0~100%

L(Lightness)：亮度，取值0~100%

HSV（又名：HSB）

(Hue, Saturation, Value)

H(Hue)：色相，色彩的基本属性，取值0~360%

S(Saturation)：饱和度，色彩的纯度，取值0~100%

V(Value)：明度，取值0~100%

B(Brightness)：亮度

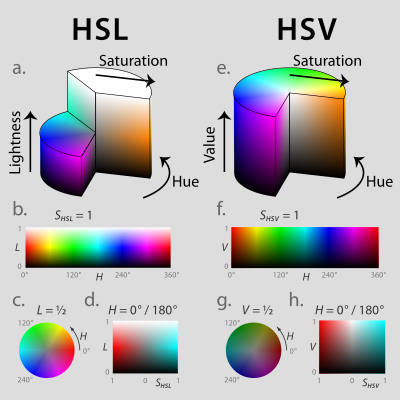

HSL&HSV比较

RGB

三原色光模式（RGB color model），又称RGB颜色模型或红绿蓝颜色模型，是一种加色模型，将红（Red）、绿（Green）、蓝（Blue）三原色的色光以不同的比例相加，以合成产生各种色彩光。

RGB to HSL&HSV

设 (r, g, b)分别是一个颜色的红、绿和蓝坐标，它们的值是在0到1之间的实数。设max等价于r, g和b中的最大者。设min等于这些值中的最小者。要找到在HSL空间中的 (h, s, l)值，这里的h ∈ [0, 360）度是角度的色相角，而s, l ∈ [0,1]是饱和度和亮度，计算为：

h的值通常规范化到位于0到360°之间。而h = 0用于max = min的（定义为灰色）时候而不是留下h未定义。

HSL和HSV有同样的色相hue定义，但是其他分量不同。HSV颜色的s和v的值定义如下：

HSL to RGB

公式推导

给定HSL空间中的 (h, s, l)值定义的一个颜色，带有h在指示色相角度的值域[0, 360]中，分别表示饱和度和亮度的s和l在值域[0, 1]中，相应在RGB空间中的 (r, g, b)三原色，带有分别对应于红色、绿色和蓝色的r, g和b也在值域[0, 1]中，它们可计算为：

首先，如果s = 0，则结果的颜色是非彩色的、或灰色的。在这个特殊情况，r, g和b都等于l。注意h的值在这种情况下是未定义的。

当s ≠ 0的时候，可以使用下列过程：

对于每个颜色向量Color = (ColorR, ColorG, ColorB) = (r, g, b),

代码实现

以下是从HSL到RGB转换的代码实现（javascript）

// hsl转rgb,h:色相，s:饱和度，l:亮度
hsl2rgb (h, s, l) {

    let r, g, b

    if (s === 0) {
        r = g = b = l; // achromatic
    } else {
        let q = l < 0.5 ? l * (1 + s) : l + s - l * s
        let p = 2 * l - q
        r = hue2rgb(p, q, h + 1/3)
        g = hue2rgb(p, q, h)
        b = hue2rgb(p, q, h - 1/3)
    }

    return [Math.floor(r * 255), Math.floor(g * 255), Math.floor(b * 255)]

},

// hue转rgb
hue2rgb (p, q, t) {

    if(t < 0) t += 1
    if(t > 1) t -= 1
    if(t < 1/6) return p + (q - p) * 6 * t
    if(t < 1/2) return q
    if(t < 2/3) return p + (q - p) * (2/3 - t) * 6
    return p

},

// 百分比转颜色，i介于0和1之间，min设置i颜色范围的最小值及max最大值，可调整参数使颜色效果更合适
percent2color (i, min, max) {

    let ratio = i

    if (min > 0 || max < 1) {
        if (i < min) {
            ratio = 0
        } else if (i > max) {
            ratio = 1
        } else {
            let range = max - min
            ratio = (i - min) / range
        }
    }

    // hue中,red = 0° and green = 120°
    // 参数可以稍微调整一下，调到合适的值
    let hue = (max - ratio) * 110 / 360
    let rgb = hsl2rgb(hue, 0.95, 0.65)

    return 'rgb(' + rgb[0] + ',' + rgb[1] + ',' + rgb[2] + ')'

}

HSV to RGB

类似的，给定在HSV中 (h, s, v)值定义的一个颜色，带有如上的变化于0到360之间的h，和分别表示饱和度和明度的变化于0到1之间的s和v，在RGB空间中对应的 (r, g, b)三原色可以计算为（R,G,B变化于0到1之间）：

对于每个颜色向量 (r, g, b),

percentage to HSL

以下内容是，在可用HSL定义颜色的网页中，可用数值计算对应颜色。

/*
   百分比,颜色从hue0到hue1
   percentage:占比，取值0~1
   hue0:起始颜色色相hue
   hue1:终点颜色色相hue
*/
percentageToHsl (percentage, hue0, hue1) {
	let hue = (percentage * (hue1 - hue0)) + hue0
	return 'hsl(' + hue + ', 100%, 63%)'
}

参考链接

Calculate color values from green to red | stack overflow

hsl to rgb code

HSL to RGB color conversion | stackflow

HSL和HSV色彩空间 | wiki

三原色光模式 | wiki
